Toyota Corolla Cross: Se a bateria de 12 volts descarregar

Os procedimentos que se seguem podem ser usados para colocar o sistema híbrido em funcionamento caso a bateria de 12 volts esteja descarregada.

Também pode contactar um concessionário Toyota autorizado, reparador Toyota autorizado, qualquer reparador da sua confiança ou ainda uma oficina qualificada.

Voltar a colocar o sistema híbrido em funcionamento

Se tiver um jogo de cabos da bateria (ou carregador auxiliar) e um segundo veículo com uma bateria de 12 volts, pode colocar o seu veículo em funcionamento com a bateria auxiliar seguindo os passos abaixo indicados.

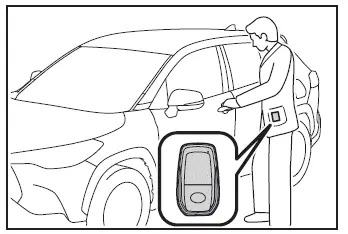

1. Veículos com alarme: Confirme que tem a chave eletrónica na sua posse.

Quando ligar os cabos da bateria (ou carregador auxiliar), dependendo da situação, o alarme pode ativar e as portas podem trancar.

2. Motor 2ZR-FXE: Abra o capot.

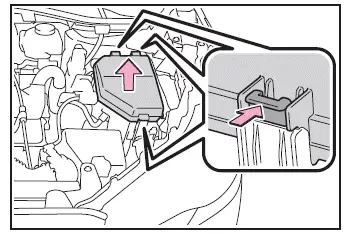

Motor M20A-FXS: Abra o capot e a tampa da caixa de fusíveis.

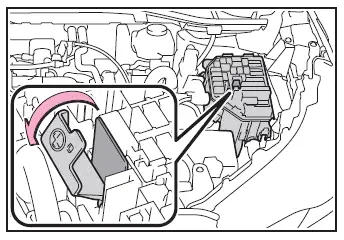

3. Motor M20A-FXS: Abra a tampa do terminal do cabo auxiliar de arranque.

4. Ligue uma pinça do cabo positivo a A no seu veículo e ligue a pinça na outra extremidade do cabo positivo a B no segundo veículo. De seguida, ligue uma pinça do cabo negativo a C no segundo veículo e ligue a pinça à outra extremidade do cabo negativo a D.

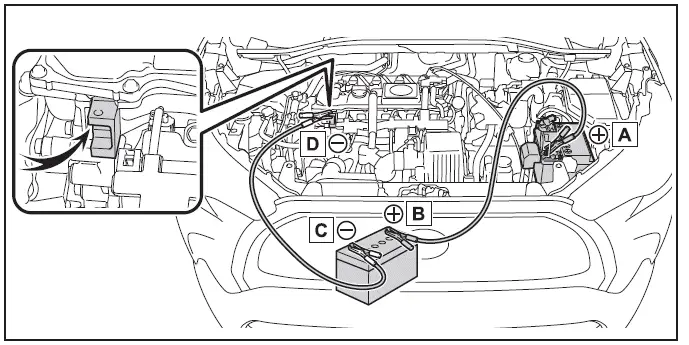

Motor 2ZR-FXE

1. Terminal positivo (+) da bateria (no seu veículo)
2. Terminal positivo (+) da bateria (segundo veículo)
3. Terminal negativo (-) da bateria (segundo veículo)
4. Ponto metálico maciço, estático e não pintado que esteja afastado da bateria e de peças em movimento, tal como apresentado na ilustração.

Motor M20A-FXS

1. Terminal do cabo auxiliar de arranque (no seu veículo)
2. Terminal positivo (+) da bateria (segundo veículo)
3. Terminal negativo (-) da bateria (segundo veículo)
4. Ponto metálico maciço, estático e não pintado que esteja afastado do terminal do cabo auxiliar de arranque e de peças em movimento, tal como apresentado na ilustração.

5. Coloque o motor do segundo veículo em funcionamento.

Aumente ligeiramente a velocidade do motor e mantenha-a nesse nível durante, cerca de, 5 minutos para recarregar a bateria de 12 volts do seu veículo.

6. Abra e feche uma das portas do seu veículo com o interruptor Power em OFF (desligado).

7. Mantenha a velocidade do motor do segundo veículo e coloque o sistema híbrido do seu veículo em funcionamento, colocando o interruptor Power em ON.

8. Certifique-se que o indicador "READY" acende. Se o indicador não acender, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

9. Assim que o sistema híbrido entrar em funcionamento, remova os cabos da bateria na ordem inversa pela qual foram ligados.

10. Motor M20A-FXS: Feche a tampa do terminal do cabo auxiliar de arranque e instale a tampa da caixa de fusíveis na sua posição original.

Assim que o sistema híbrido entrar em funcionamento, leve o seu veículo, o mais rapidamente possível, a um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para que este proceda a uma inspeção.

■ Colocar o sistema híbrido em funcionamento quando a bateria de 12 volts estiver descarregada

Não é possível colocar o sistema híbrido em funcionamento por empurrão.

■ Para evitar a descarga da bateria de 12 volts

• Desligue os faróis e o sistema áudio enquanto o sistema híbrido estiver desligado.
• Desligue todos os componentes elétricos desnecessários quando o veículo circular a baixa velocidade durante um longo período, tal como em trânsito congestionado.

■ Quando a bateria de 12 volts for removida ou estiver descarregada

• A informação armazenada na ECU é apagada. Quando a bateria de 12 volts descarregar, leve o veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da sua confiança para que este proceda a uma inspeção.
• Alguns sistemas podem requerer inicialização.

■ Quando remover os terminais da bateria de 12 volts

Quando remover os terminais da bateria de 12 volts, a informação armazenada na ECU é apagada. Antes de remover os terminais da bateria de 12 volts, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

■ Carregar a bateria de 12 volts

A eletricidade armazenada na bateria de 12 volts descarrega gradualmente mesmo quando não utilizar o veículo, devido à descarga natural e aos efeitos de drenagem de determinados aparelhos elétricos. Se deixar o veículo parado durante um longo período de tempo, a bateria de 12 volts pode descarregar e será impossível colocar o sistema em funcionamento. (A bateria de 12 volts recarrega automaticamente enquanto o sistema híbrido estiver em funcionamento.)

■ Quando recarregar ou substituir a bateria de 12 volts

• Em alguns casos pode não ser possível destrancar as portas com o sistema de chave inteligente para entrada e arranque quando a bateria de 12 volts estiver descarregada. Utilize o comando remoto ou a chave mecânica para trancar ou destrancar as portas.
• O sistema híbrido pode não entrar em funcionamento na primeira tentativa depois da bateria de 12 volts ter sido recarregada, mas arrancará normalmente depois da segunda tentativa.

  Isto não indica que haja uma avaria.

• O modo do interruptor Power é memorizado pelo veículo. Quando ligar novamente a bateria de 12 volts, o sistema retoma o modo em que estava antes da bateria de 12 volts ter descarregado. Antes de desligar a bateria de 12 volts, desligue o interruptor Power. Se não tiver a certeza do modo em que o interruptor Power estava antes da bateria de 12 volts descarregar, seja particularmente cuidadoso quando a voltar a ligar.
• Veículos com porta da retaguarda elétrica: A porta da retaguarda elétrica deve ser inicializada.

■ Quando substituir a bateria de 12 volts (motor 2ZR-FXE)

• Utilize uma bateria de 12 volts que cumpra com as normas europeias.
• Utilize uma bateria de 12 volts com o mesmo tamanho que as baterias anteriores (LN1), com capacidade de 20 horas de carga (20 HR) equivalente (46 Ah) ou superior e uma classificação de desempenho (CCA) equivalente (315A) ou superior.
  • Se os tamanhos forem diferentes, a bateria de 12 volts não fica devidamente presa.
  • Se a capacidade de 20 horas de carga for baixa, mesmo que o tempo durante o qual o veículo não é utilizado seja reduzido, a bateria de 12 volts pode descarregar e o sistema híbrido pode não entrar em funcionamento.
• Para detalhes, consulte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

■ Quando substituir a bateria de 12 volts (motor M20A-FXS)

• Utilize uma bateria de 12 volts tipo Central Degassing (norma europeia).
• Utilize uma bateria de 12 volts com o mesmo tamanho que as baterias anteriores (LN1), com capacidade de 20 horas de carga (20 HR) equivalente (45 Ah) ou superior e uma classificação de desempenho (CCA) equivalente (285A) ou superior.
  • Se os tamanhos forem diferentes, a bateria de 12 volts não fica devidamente presa.
  • Se a capacidade de 20 horas de carga for baixa, mesmo que o tempo durante o qual o veículo não é utilizado seja reduzido, a bateria de 12 volts pode descarregar e o sistema híbrido pode não entrar em funcionamento.
• Utilize uma bateria de 12 volts com uma pega. Se utilizar uma bateria de 12 volts sem pega, a sua remoção será mais difícil.
• Depois de fazer a substituição, prenda devidamente os itens que se seguem ao tubo de respiro da bateria de 12 volts.
  • Utilize o tubo do respiro que estava ligado à bateria de 12 volts antes da substituição e confirme se este está devidamente preso ao respiro.
  • Utilize o taco do furo do respiro incluído na bateria de 12 volts substituída ou o que estava instalado na bateria antes da substituição. (Dependendo da bateria de 12 volts a ser trocada, é possível ligar ao furo do respiro.)

1. Furo do respiro
2. Tubo do respiro
3. Conector do furo do respiro

• Para detalhes, consulte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

AVISO

Quando remover os terminais da bateria de 12 volts

Remova sempre o terminal negativo (-) em primeiro lugar. Se o terminal positivo (+) entrar em contacto com metal da área circundante quando o remover, pode provocar faísca e, consequentemente um incêndio e choques elétricos que podem resultar em morte ou ferimentos graves.

Evitar incêndios ou explosões na bateria de 12 volts

Cumpra com as seguintes precauções para evitar a emissão acidental de gases inflamáveis pela bateria de 12 volts:

• Certifique-se que cada cabo da bateria está conectado ao terminal correto e que não fica, inadvertidamente, em contacto com outro terminal que não o pretendido.
• Não permita que a outra extremidade do cabo da bateria auxiliar conectado ao terminal "+" entre em contacto com nenhuma peça ou superfície em metal, tal como suportes ou metal não pintado.
• Não permita que os terminais + e - dos cabos da bateria auxiliar entrem em contacto um com o outro.
• Não fume, não utilize fósforos nem isqueiros e não permita a presença de chamas junto à bateria de 12 volts.

Precauções com a bateria de 12 volts

A bateria de 12 volts contém eletrólito ácido que é venenoso e corrosivo e as peças relacionadas com a mesma contêm chumbo e compostos de chumbo. Cumpra com as seguintes precauções quando manusear a bateria de 12 volts:

• Quando trabalhar com a bateria de 12 volts, utilize sempre óculos de segurança e tenha cuidado para que nenhum dos fluidos (ácidos) da bateria de 12 volts entre em contacto com a sua pele, roupa ou carroçaria do veículo.
• Não se debruce sobre a bateria de 12 volts.
• No caso do fluido da bateria de 12 volts entrar em contacto com a pele ou olhos, lave imediatamente a área afetada com água e procure cuidados médicos. Coloque uma esponja ou pano molhado sobre a área afetada até receber cuidados médicos.
• Lave sempre as mãos depois de manusear o suporte e os terminais da bateria de 12 volts, bem como outras peças relacionadas com a bateria de 12 volts.
• Não permita que as crianças se aproximem da bateria de 12 volts.

Depois de recarregar a bateria de 12 volts (Motor M20A-FXS)

Leve o seu veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança, o mais rapidamente possível para uma inspeção da bateria. Se a bateria de 12 volts se está a deteriorar, o uso continuado pode levar à emissão de um gás fétido, que pode ser prejudicial para a saúde dos passageiros.

Quando substituir a bateria de 12 volts (Motor M20A-FXS)

• Quando a tampa do ventilador e o indicador estão perto dos grampos de fixação, o fluído da bateria (ácido sulfúrico) pode verter.
• Para informações acerca da recarga da bateria de 12 volts, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Motor M20A-FXS: Após substituição, prenda de forma segura o tubo de respiro e o conector do furo do respiro ao furo do respiro da bateria de 12 volts. Se não for instalado corretamente, pode haver uma fuga de gás (hidrogénio) para o interior do veículo, havendo a possibilidade de perigo de ignição de gás e explosão.

ATENÇÃO

Quando manusear os cabos da bateria auxiliar

Quando ligar os cabos da bateria auxiliar, certifique-se que estes não ficam presos nas ventoinhas de refrigeração, etc.

Para evitar danos no veículo (motor M20A-FXS)

O terminal para arranque auxiliar é usado para carregar a bateria de 12 volts a partir dum outro veículo, numa emergência. Não pode ser usado para auxiliar o arranque a outro veículo.
